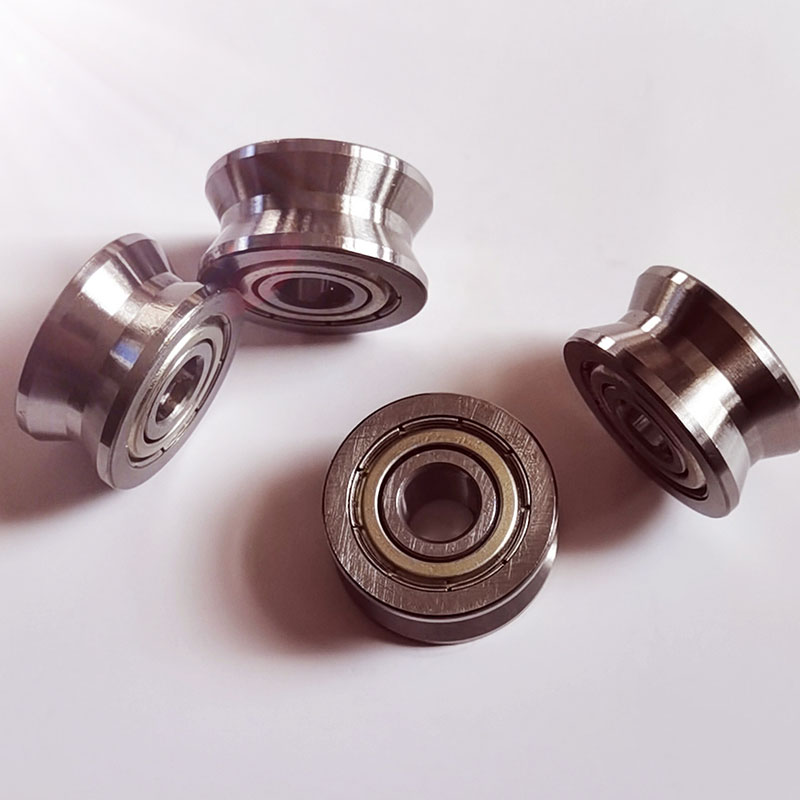

- Os rolamentos da série LV podem ser amplamente utilizados em trilhos-guia cilíndricos ou trilhos-guia em V de 120°. Diferentemente dos rolos da série LFR, os rolamentos da série LV apresentam forte adaptabilidade ao tamanho dos trilhos-guia. Cada especificação pode ser adaptada a uma ampla gama de diâmetros de trilhos-guia e podem ser amplamente utilizados em trilhos-guia de alta resistência, equipamentos móveis, máquinas de endireitamento, etc.
Especificação LV202-38ZZ V-38 RV202/15.38-10 15*38*17
| Parte nº | LV202-38ZZ, LV202-38 -2RS |
| Dimensão: | 15*38*17 mm |
| Material: | Aço cromado ou aço inoxidável |
| Aplicativo: | esteiras de alta resistência, equipamentos móveis e máquinas de endireitamento de fios |
1. Tolerância: Diâmetro do furo +0/-0,008 mm, diâmetro externo ±0,013 mm, largura +0/-0,008 mm.
2. Temos dois materiais: AISI52100 e aço inoxidável AISI440C.
3. Temos LV202-38ZZ, LV202-38-2RS, com proteções metálicas e vedações de borracha.
4. Shell Alvania S2 ou lubrificantes especificados pelo cliente.
Os rolamentos de rodas guia LV adotam o design estrutural interno de rolamentos de esferas de contato angular de duas carreiras e anel externo espessado, o que confere ao rolamento maior capacidade de carga. Os rolamentos são feitos de aço para rolamentos, tratados termicamente, retificados com precisão e preenchidos com graxa multiuso de longa duração.
Características: pequena resistência, longa vida útil, fácil instalação, ampla aplicação.
Método à prova de poeira: vedação dupla face, tampa de poeira de metal ZZ; tampa de poeira de borracha 2RS.
Os rolos de esteira LV têm ampla aplicação:
- Indústria automotiva: para componentes de alto desempenho, como cubos de roda, motores elétricos e sistemas de suspensão, onde durabilidade e eficiência são essenciais.
- Aeroespacial: Em motores, trens de pouso e outros componentes de aeronaves que exigem alta capacidade de carga e confiabilidade sob condições extremas.
- Máquinas industriais: em transportadores, robótica e equipamentos de fabricação onde design compacto, alta capacidade de carga e baixa manutenção são essenciais.
- Setor de energia: Para turbinas eólicas, motores de alta velocidade e outros equipamentos de energia renovável que exigem resistência à corrosão e alta eficiência.
- Equipamentos pesados: em máquinas de construção, equipamentos de mineração e máquinas agrícolas, onde resistência e durabilidade são essenciais para o desempenho.
Podemos produzir rolamentos da série LV conforme as séries abaixo:
LV20/7ZZ,LV20/10ZZ,LV201ZZ,LV201-14ZZ,LV202-38ZZ,LV202-40ZZ,LV202-41ZZ,LV203ZZ,LV204-57ZZ,LV204-58ZZ,
LV20/7 2RS,LV20/10 2RS,LV 2012RS,LV201-14 2RS, LV202-38 2RS,LV202-40 2RS,LV202-412RS,LV203 2RS, LV204-57 2RS, LV204-58 2RS, etc.
| Rolo de esteira nº. | Peso
≈(g) | Dimensões (mm) | Classificações de carga |
| dw | d | D | b | C | A | α | rs | Cw (KN) | Vaca (KN) |
| LV 20/7 ZZ | 17 | 10 | 7 | 22 | 11 | 11 | 14,5 | 120 | 0,3 | 3,78 | 2,05 |
| LV 20/8 ZZ | 49 | 10 | 8 | 30 | 14 | 14 | 18.1 | 120 | 0,3 | 5.13 | 2,67 |
| LV 202-38 ZZ | 87 | 10 | 15 | 38 | 17 | 17 | 22,25 | 120 | 0,5 | 8,47 | 5.37 |
| LV 202-40 ZZ | 110 | 10 | 15 | 40 | 18 | 18 | 22 | 120 | 0,5 | 8,47 | 5.37 |
| LV 201 ZZ | 130 | 20 | 12 | 41 | 20 | 20 | 28 | 120 | 0,3 | 8,47 | 5.37 |
| LV 201-14.2RS | 107 | 14 | 12 | 39,9 | 20.1 | 18 | 24 | 100 | 0,5 | 8.9 | 5 |
| LV 202-41 ZZ | 116 | 20 | 15 | 41 | 20 | 20 | 28 | 120 | 0,5 | 8,47 | 5.37 |
| LV 203 ZZ | 325 | 20 | 17 | 58 | 25 | 25 | 35 | 120 | 0,5 | 14,66 | 9.1 |
| LV 204-57 ZZ | 290 | 30 | 20 | 57 | 22 | 22 | 41 | 120 | 0,6 | 14,66 | 9.1 |
| LV 204-58 ZZ | 310 | 30 | 20 | 58 | 25 | 25 | 41 | 120 | 0,6 | 14,66 | 9.1 |
Para mais informações sobre o rolamento de endireitamento de arame, sinta-se à vontade para entrar em contato conosco gratuitamente. Podemos fornecer uma amostra grátis para você testar antes de fazer o pedido.
