Os seguidores de came, também conhecidos como rolamentos de seguidores de came ou rolos de esteira, são componentes de precisão usados em vários sistemas mecânicos para converter movimento rotativo em movimento linear ou para guiar e dar suporte a peças móveis.
Introdução ao rolamento de seguidor de came para serviço pesado
| Número da peça | CCF-6-SB CCF-6-B CCF6SB |
| Material | Material do anel externo: aço cromado Material do rolo: aço cromado Material do pino: 20CrMo |
| Dimensão | Diâmetro externo: 152,4 mm Diâmetro do pino: 63,5 mm Largura total: 236,5 mm Largura do anel externo: 82,55 mm |
| Serviço | Serviço personalizado disponível, amostra grátis pode ser fornecida antes do pedido |

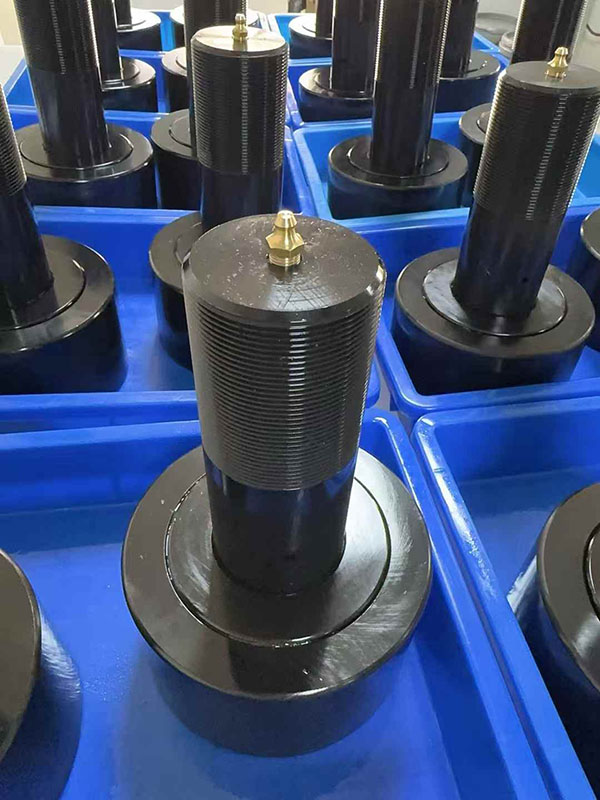

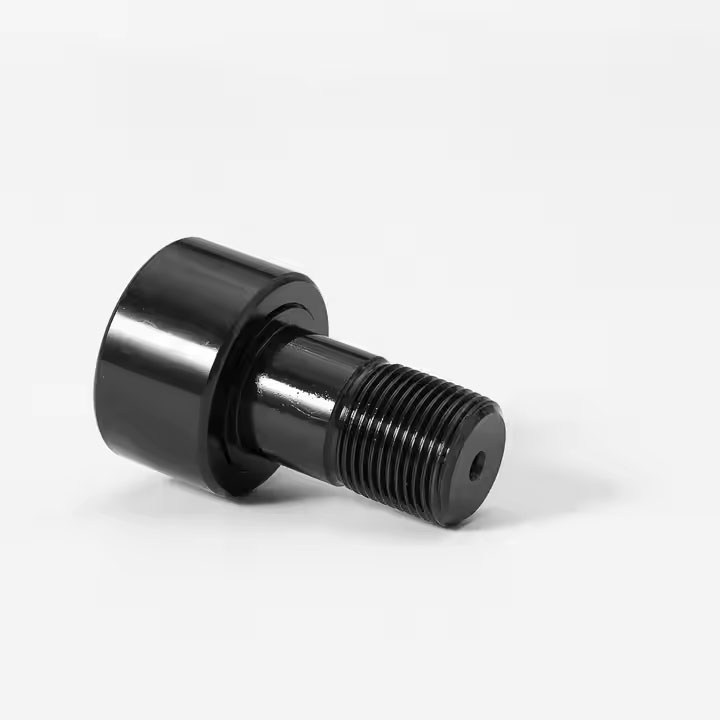

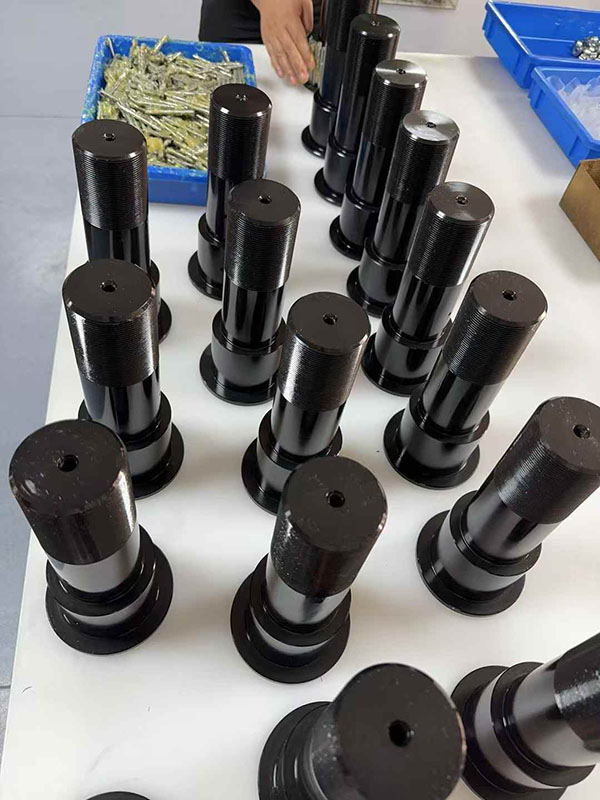

Imagens do seguidor de came CCF 6 SB em polegadas:
Os seguidores de came são normalmente fabricados com rolamentos de agulha que podem aceitar cargas radiais, mas não suportam cargas axiais. Estão disponíveis nas séries métrica e em polegadas e vêm em diferentes tipos, como seguidores de came padrão, de anel externo abaulado, de carga dinâmica, para serviço pesado e personalizados. A escolha do seguidor de came depende dos requisitos específicos da aplicação, incluindo capacidade de carga, velocidade e condições ambientais.
A MORE BEARINGS pode produzir mais rolos de esteira do tipo pino em polegadas. Abaixo está parte do nosso catálogo para sua referência:
Deslacrar nº. | Selado nº. | Diâmetro do rolo (RD) | Largura do rolo (L) | Dia do parafuso prisioneiro. (SD) | Comprimento do pino (SL) | Comprimento mínimo do terço (TL) | Fios finos | Tamanho de encaixe do lubrificante (F) | Recomendar Toque Libras | Capacidade estática Lbs | Capacidade dinâmica Lbs |
CF-1/2-N | CF-1/2-NS | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 | 720 | 620 |
CF-1/2 | CF-1/2-S | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
CF-9/16 | CF-9/16-S | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
CF-5/8-N | CF-5/8-NS | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 | 1065 | 930 |
CF-5/8 | CF-5/8-S | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 | 1215 | 955 |
CF-11/16 | CF-11/16-S | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 | 1215 | 955 |
CF-3/4 | CF-3/4-S | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
CF-7/8 | CF-7/8-S | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
CF-1 | CF-1-S | 1 | 0,625 | 0,4375 | 1 | 1/2 | 16/7-20 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8 | CF-1 1/8-S | 1.125 | 0,625 | 0,4375 | 1 | 1/2 | 16/7-20 | 3/16 | 350 | 3060 | 2225 |
CF-1 1/4 | CF-1 1/4-S | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8 | CF-1 3/8-S | 1.375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
CF-1 1/2 | CF-1 1/2-S | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8 | CF-1 5/8-S | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
CF-1 3/4 | CF-1 3/4-S | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8 | CF-1 7/8-S | 1.875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
CF-2 | CF-2-S | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
